内螺纹球阀


内螺纹球阀



提供全套工程阀门解决方案,内螺纹球阀售前、售中、售后专业服务!



质量领先:实行全过程质量监控,细致入微,全方位检测!





价格合理:高效内部成本控制,减少了开支,让利于客户!





交货快捷:先进生产流水线,充足的备货,缩短了交货期!

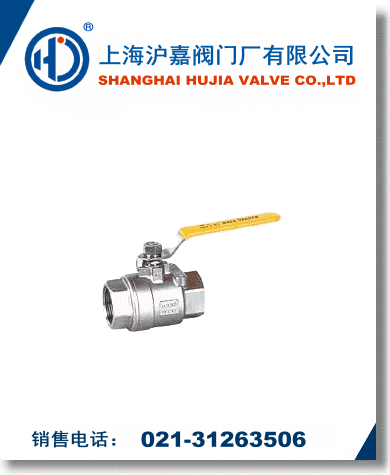

内螺纹球阀
名称: 内螺纹球阀
型号: Q11F
口径: DN15-DN100
压力: 1.6MPa≈16.0MPa
材质: SS304、SS316、SS316L
认证: ISO9001:2000

·内螺纹球阀产品详情

内螺纹球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。

应用范围 公称压力或压力级:PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K。

Q11F内螺纹球阀产品特征

公称压力

适用介质

适用稳定范围

螺纹类型

1.6-6.4MPa

水、油、气及某些腐蚀性液体(W。O。G)

-20~232℃~350℃

G。NPT。BSPT。BSP。DI259/2999

Q11F内螺纹球阀主要零件材料

零件名称

材质

密封圈

聚四氟乙烯PTFE

球体

不锈钢SS316

密封垫

聚四氟乙烯PTFE

阀盖

不锈钢SS316

阀体

不锈钢CF8M

阀杆

不锈钢SS316

止推垫圈

聚四氟乙烯PTFE

填料

聚四氟乙烯PTFE

填料压盖螺母

不锈钢SS304

垫圈

不锈钢SS304

阀杆螺母

不锈钢SS304

手柄套

塑料PLASTIC

手柄

不锈钢SS304

Q11F内螺纹球阀主要零件材料

SIZE

1/4"

3/8"

1/2"

3/4"

1"

1-1/4"

1-1/2"

2"

D

5.0

7.0

9.2

12.5

15.0

20.0

24.5

32

L

40

45

56.5

60

72

78

85

100

H

35

37

43.5

47

50

57

69

74.5

E

64

70

90

90

103

103

127

127
