一体式高温球阀


一体式高温球阀



提供全套工程阀门解决方案,一体式高温球阀售前、售中、售后专业服务!



质量领先:实行全过程质量监控,细致入微,全方位检测!





价格合理:高效内部成本控制,减少了开支,让利于客户!





交货快捷:先进生产流水线,充足的备货,缩短了交货期!




一体式高温球阀

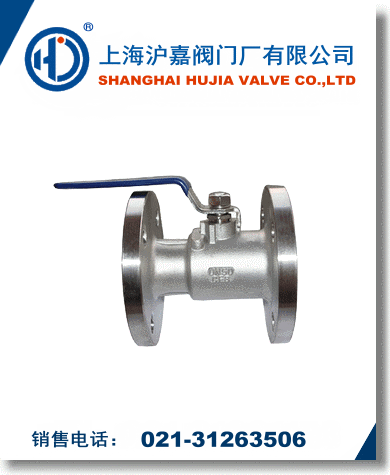

名称: 一体式高温球阀
型号: QJ41M
口径: DN15-DN300
压力: 1.6MPa≈4.0MPa
材质: WCB、A105、SS304、SS316
认证: ISO9001:2000

·一体式高温球阀产品详情

一体式高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,“埃美森”牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃。

一体式高温球阀主要优点如下:
适用于经常操作,启闭迅速、轻便。
1.流体阻力小。
2.结构简单,相对体积小,重量轻,便于维修。
3.密封性能好
4.不受安装方向的限制,介质的流向可任意。
5.无振动,噪声小。

一体式高温球阀性能参数:

型号

公称压力
(MPa)

强度试验压力
(MPa)

密封试验压
(MPa)

适用温度
(℃)

适用介质

QJ41M/F-16C

1.6

2.4

1.8

-28~+300 (M/F)

导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质

QJ41M/F-16C

2.5

3.8

2.8

-28~+350 (PPN)

一体式高温球阀主要零部件材料:

序号

零部件名称

材料

1

阀体

球墨铸铁、碳素钢、铸不锈钢

2

密封圈

(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃

3

不锈钢

4

填料

聚四氟乙烯

5

填料压盖

QT450-10球墨铸铁

6

阀杆

碳素钢、铬不锈钢

7

手柄

碳钢

一体式高温球阀主要技术参数:

型号

规格

尺寸

L

D

D 1

D 2

z-φd

H

b

QJ41M/F-16

15

130

95

65

45

4-14

85

14

20

150

105

75

55

4-14

95

16

25

160

115

85

65

4-14

103

16

32

180

135

100

78

4-18

105

18

40

200

145

110

85

4-18

120

18

50

230

160

125

100

4-18

195

20

65

290

180

145

120

4-18

195

20

80

310

195

160

135

8-18

215

22

100

350

215

180

155

8-18

253

24

一体式高温球阀结构特点及作用原理:
   该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。
   顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。
