铸钢球阀


铸钢球阀



提供全套工程阀门解决方案,铸钢球阀售前、售中、售后专业服务!



质量领先:实行全过程质量监控,细致入微,全方位检测!





价格合理:高效内部成本控制,减少了开支,让利于客户!





交货快捷:先进生产流水线,充足的备货,缩短了交货期!

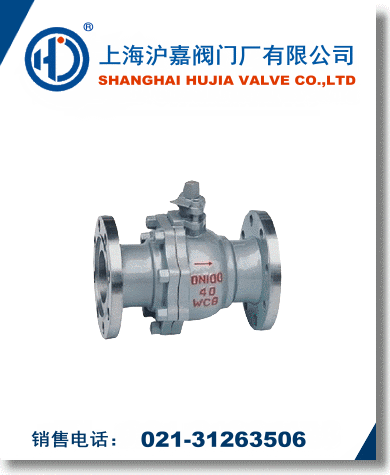

铸钢球阀
名称: 铸钢球阀
型号: Q41F
口径: DN15-DN300
压力: 1.6MPa≈16.0MPa
材质: WCB、A105、SS304、SS316
认证: ISO9001:2000

·铸钢球阀产品详情

铸钢球阀用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。不仅结构简单、密封性能好,而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现快速启闭,球阀是近十几年来发展最快的阀门品种之一。

铸钢球阀标准
设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79

检验按JB/T9092

试验项目
壳体试验
密封试验
上密封试验
气密封试验
介质
单位
MPa
MPa
MPa
MPa
公称压力PN(MPa)
1.6
2.4
1 8
1 8
0.5-0.7
2.5
3.8
2.8
2.8
4.0
6.0
4.4
4.4
6.4
9.6
7.0
7.0
10.0
15.0
11.0
11.0
16.0
24.0
18.0
18.0

铸钢球阀主要零件材料

名称
材料
阀体 /阀盖
CF8
CF3
CF8M
CF3M
WCB
LCB
WC6
WC9
C5
球体
CF8
CF3
CF8M
CF3M
WCB HCr
CF8
CF8
CF8
CF8
阀杆
F304
F304L
F316
F316L
2C13
F304
F304
F304
F304
阀座
PTFE/PPL
填料 /垫片
PTFE/PPL
石墨
螺栓
不锈钢
35CrMoA
螺母
不锈钢
45、35CrMoA
手柄
铸钢

铸钢球阀主要连接尺寸

型号
公称通径 DN(mm)
尺寸(mm)
L
D
D1
D2
b-f
z-Φd
H
W
Q41C-16 Q341C-16 Q641C-16
15
130
95
65
45
14-2
4-Φ14
65
115
20
140
105
75
55
14-2
4-Φ14
75
130
25
150
115
85
65
14-2
4-Φ14
85
150
32
165
135
100
78
16-2
4-Φ18
95
190
40
180
145
110
85
16-3
4-Φ18
105
230
50
200
160
125
100
16-3
4-Φ18
115
240
65
220
180
145
120
18-3
4-Φ18
145
280
80
250
195
160
135
20-3
8-Φ18
160
310
100
280
215
180
155
20-3
8-Φ18
185
330
125
320
245
210
185
22-3
8-Φ18
215
600
150
360
280
240
210
24-3
8-中23
245
800
200
400
335
295
265
26-3
12-Φ23
300
1000
250
450
405
355
320
30-3
12-Φ25
380
1200

铸钢球阀主要连接尺寸

型号
公称通径 DN(mm)
尺寸(mm)
L
D
D1
D2
b-f
z-Φd
H
W
Q41C-25 Q341-25 Q641C-25
15
130
95
65
45
14-2
4-Φ14
65
115
20
140
105
75
55
14-2
4-Φ14
75
130
25
150
115
85
65
14-2
4-Φ14
85
150
32
165
135
100
78
16-2
4-Φ18
95
190
40
180
145
110
85
18-3
4-Φ18
105
230
50
200
160
125
100
20-3
4-Φ18
115
240
65
220
180
145
120
22-3
8-Φ18
145
280
80
250
195
160
135
22-3
8-Φ18
160
310
100
280
230
190
160
24-3
8-Φ23
185
330
125
320
270
220
188
28-3
8-Φ25
215
600
150
360
300
250
218
30-3
8-Φ25
245
800
200
400
360
310
278
34-3
12-Φ25
300
1000
250
450
425
370
332
36-3
12-Φ30
380
1200

铸钢球阀主要连接尺寸

型号
公称通径 DN(mm)
尺寸 (mm)
L
D
D1
D2
D6
b-f
z-Φd
H
W
Q41C-40 Q341C-40 Q641C-40
15
130
95
65
45
40
16-2
4-Φ14
70
115
20
140
105
75
55
51
16-2
4-Φ14
80
130
25
150
115
85
65
58
16-2
4-Φ14
90
150
32
180
135
100
78
66
18-3
4-Φ18
100
190
40
200
145
110
85
76
18-3
4-Φ18
110
230
50
220
160
125
100
88
20-3
4-Φ18
120
240
65
250
180
145
120
110
22-3
8-Φ18
150
280
80
280
195
160
135
121
22-3
8-Φ18
170
310
100
320
230
190
160
150
24-3
8-Φ23
190
330
125
360
270
220
188
176
28-3
8-Φ25
220
600
150
400
300
250
218
204
30-3
8-Φ25
250
800
200
550
375
320
282
260
38-3
12-Φ30
390
1200

铸钢球阀主要连接尺寸

型号 Type
公称通径 DN(mm)
尺寸(mm)
L
D
D1
D2
D6
b-f
z-Φd
H
W
Q41C-64 Q341-64 Q641C-64
15
140
105
75
55
40
18-2
4-Φ14
75
115
20
160
125
90
68
51
20-2
4-Φ18
85
130
25
180
135
100
78
58
22-2
4-Φ18
95
150
32
200
150
110
82
66
24-2
4-Φ23
105
190
40
220
165
125
95
76
24-3
4-Φ23
120
230
50
250
175
135
105
88
26-3
4-Φ23
130
240
65
280
200
160
130
110
28-3
8-Φ23
160
280
80
320
210
170
140
121
30-3
8-Φ23
180
310
100
360
250
200
168
150
32-3
8-Φ25
200
330
125
381
295
240
202
176
36-3
8-Φ30
230
600
150
403
340
280
240
204
38-3
8-Φ34
260
800
200
502
405
345
300
260
44-3
12-Φ34
400
1200

铸钢球阀相关资料
