衬四氟球阀


衬四氟球阀



提供全套工程阀门解决方案,衬四氟球阀售前、售中、售后专业服务!



质量领先:实行全过程质量监控,细致入微,全方位检测!





价格合理:高效内部成本控制,减少了开支,让利于客户!





交货快捷:先进生产流水线,充足的备货,缩短了交货期!

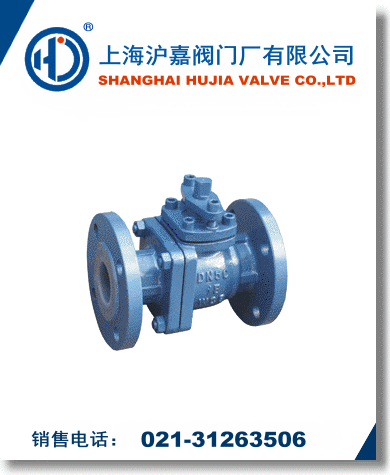

衬四氟球阀
名称: 衬四氟球阀
型号: Q41F46
口径: DN15-DN300
压力: 1.6MPa≈4.0MPa
材质: WCB、A105、SS304、SS316
认证: ISO9001:2000

·衬四氟球阀产品详情

衬四氟球阀可分为对分二片式和三片式两种结构型式,除具有的流体阻力小,启闭速度快,结构简单外,采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性。结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

衬四氟球阀基本型号

手动

Q41F3

蜗轮

Q341F3

Q41F46

Q341F46

气动

Q641F3

电动

Q941F3

Q641F46

Q941F46

衬四氟球阀技术规范

设计标准

GB12237

结构长度

GB12221

法兰标准

JB/T79-94

GB9113.1-26

检验试验

JB/T9092-99

驱动方式

手动、电动、气动、蜗轮

衬四氟球阀主要零部件材料表

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P8

R8

R3

R3

1

阀体/阀盖

A216-C

A216-WCB

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

2

球体/阀杆

A216-WCB

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

3

衬里/阀座

PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)

4

填料/压盖

PTFE(F4)

A351-CF3

A351-CF3

5

填料

A216-WCB

A351-CF8

A351-CF8

6

支架

A193-B7

A194-8

A193-B8M

7

紧固螺栓

A193-B7

A193-B8M

A194-8

8

螺母

A194-2H

A194-8

A194-8

9

操作手柄

A216-WCB

A216-WCB

A216-WCB

衬四氟球阀相关资料
