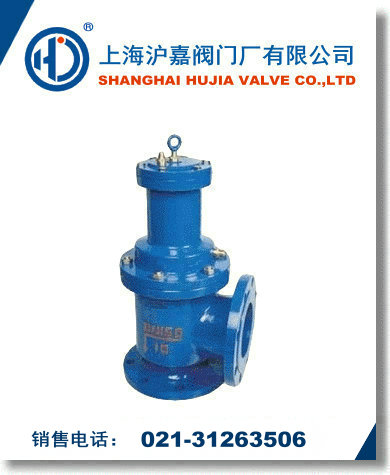

J744X液动排泥阀，主要用于自来水公司各类水池，排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用，相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。
J744X液动排泥阀工作原理及性能：
液动角式排泥阀由液压缸和角式截止阀两大部分组成，液压缸为动力带动阀板升降，使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗，其密封性能好，经久耐用。皮碗选用吸水革制作，其寿命达两年以上，经用户使用后的反馈信息有多达5年未更换者有之。开启速度快，一般在15秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无泄漏，以便维修更换，如配以电磁换回阀指控液压缸，则能实现远控、自控等。若配手动装置，可以4-12台一排安装同时启动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源。
J744X液动排泥阀主要技术参数：
1.阀门公称压力：1.0Mpa
2.阀体密封压力：1.1Mpa
3. 液压缸工作压力：0.15-0.3 Mpa 、0.3-1.0MPa
4. 液压缸工作介质：清水、气、油
5.介质温度：常温
注：如有特殊要求（订货时注明）
J744X液动排泥阀主要零部件材料：
|
J744X/J644X角式快开型密封皮碗 |
阀杆 |
阀板 |
缸盖 |
液压缸 |
阀体 |
|
耐磨丁腈橡胶 |
不锈钢 |
HT200 |
HT200 |
HT200 |
HT200 |
J744X液动排泥阀主要外形尺寸：
|
公称通径（mm）|尺寸（mm）|型号 |
J744X-10、J644X-10 |
接管螺纹G |
快开角式型阀杆材料 |
|
|
H |
L1 |
L2 |
D |
D1 |
z-Φd |
|
80 |
480 |
135 |
125 |
195 |
160 |
4-18 |
1/2＇ |
不锈钢 |
|
100 |
500 |
145 |
125 |
215 |
180 |
4-18 |
1/2＇ |
不锈钢 |
|
150 |
620 |
203 |
140 |
280 |
240 |
8-23 |
1/2＇ |
不锈钢 |
|
200 |
735 |
225 |
185 |
335 |
295 |
8-23 |
1/2＇ |
不锈钢 |
|
250 |
805 |
260 |
205 |
390 |
350 |
12-23 |
1/2＇ |
不锈钢 |
|
300 |
940 |
280 |
245 |
440 |
400 |
12-23 |
3/4＇ |
不锈钢 |
|
350 |
1100 |
305 |
270 |
500 |
460 |
16-23 |
1＇ |
不锈钢 |
|
400 |
1200 |
304 |
310 |
565 |
215 |
16-25 |
1＇ |
不锈钢 |
J744X液动排泥阀典型安装图：
|
