调节蝶阀


调节蝶阀



提供全套工程阀门解决方案,调节蝶阀售前、售中、售后专业服务!



质量领先:实行全过程质量监控,细致入微,全方位检测!





价格合理:高效内部成本控制,减少了开支,让利于客户!





交货快捷:先进生产流水线,充足的备货,缩短了交货期!

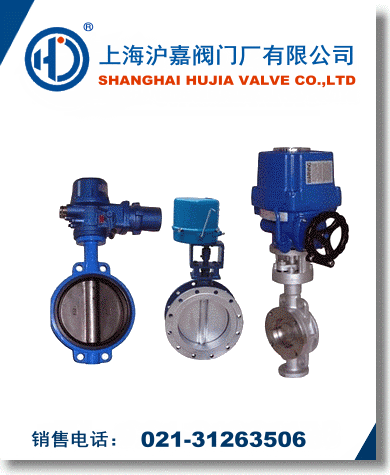

调节蝶阀
名称: 调节蝶阀
型号: ZDRWG
口径: DN50-1000
压力: 1.6MPa≈2.5MPa
材质: 铸铁、球墨铸铁、铸钢
认证: ISO9001:2000

·调节蝶阀产品详情

调节蝶阀(电动型)以220V AC电源为动力,接受0~10mA或4~20mA标准信号,驱使阀门开度与此操作信号相对应,达到调节介质压力、流量、温度之目的,结构简单,操作方便。阀板为椭圆斜关结构,泄漏量小。适用于大口径、大流量场合。由于有自清洗作用,所以特别适用于通风系统和含有悬浮颗粒介质的调节。该蝶阀与电动执行机构配套使用,能对冶金、电力、石化、轻仿、建材、环保工业管路中各种液体、气体、尘气、烟气等介质通过不同的控制信号改变流量大小,从而实现工业过程的自动调节和远距离控制。

调节蝶阀(气动型)其由活塞式双作用或单作用(弹簧复位式)气动执行器和蝶形阀组成,属旋转高性能型调节或切断阀类,配用电-气阀门定位器或电磁阀、空气过滤减压器、限位开关(阀位回讯器),可实现对工艺管路中流体介质的比例调节和二位切断控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质。

1.气动蝶阀操作力矩小,是所有阀类中操作力矩最小的一种,启闭迅速,以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动阀板0~90°,就能快速的完成启闭动作,结构简单、体积小、重量轻、流阻小、流量系数大,密封性能好。调节范围大。是自动化控制系统中仪表的执行单元;

 2.采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变阀板的旋转角度(0-90° 任意角度),具有较好的调节控制流量等参数。

3.采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制。

4.气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。

调节蝶阀主要技术参数

公称通径mm

50

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

额定流量系数Kv

85

220

340

530

770

1360

2310

3060

4160

5450

6900

8500

12200

16600

21700

27100

34000

公称压力MPa

0.1

允许压差MPa

0.6

0.5

0.25

0.14

0.06

0.032

0.046

0.029

0.02

0.033

0.024

0.014

0.009

0.016

0.011

0.008

阀板转角

0~70°

流量特性

近似等百分比

阀颈型式

普通式(常温型);热片式(中温型)

介质温度℃

铸铁:-20~+200;铸钢:-40~+250(常温型); -40~+450(中温型)

法兰标准

法兰连接:JB81-59

注:1. 表列许用压差为阀板70°全开时的值,小于70°使用时,△P为会提高。 2. 如欲高于表列许用压差可选配大一档执行机构。
调节蝶阀性能指标

项目

指标值

项目

指标值

基本误差%

≤±3.5

始终点偏差%

≤±3.0

回差%

≤3.0

额定转角偏差%

≤±3

死区%

≤3.0

允许泄漏量L/h

0.5%×阀额定容量

调节蝶阀主要零件材质及可用温度范围

阀体、阀板

不锈钢SUS304

-250~+550℃

阀杆

不锈钢SUS316L

填料

柔性石墨

-200~+600℃
