氧气电磁阀适用范围附结构图及参数


                           上海沪嘉阀门制造有限公司

     是一家有着20几年的阀门生产厂家,技术先进,经验丰富,品质是我们的口碑,欢迎来电咨询!

            ZCY氧气电磁阀产品介绍
氧气电磁阀具有结构简单、流量大,寿命长,安全可靠等特点。适用于城市煤气、氧气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换,进行温度自动控制的执行结构,它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

氧气电磁阀结构及原理:本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫,通过阀杆直接与活动铁芯相连。

根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀,常闭电磁阀,断电常位时,靠衔铁自重、密封弹簧及介质压力将阀口封住,切断了被控介质的流道。

电磁线圈通电后,电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上,打开阀口,被控介质便可流通了。

常开电磁阀断电时,电磁吸力等于零,在弹簧的作用下把动铁芯、阀杆向上提起,阀门打开,介质流通。当通电时由于吸力作用动铁芯下移,推动阀杆,阀门关闭,介质断止。

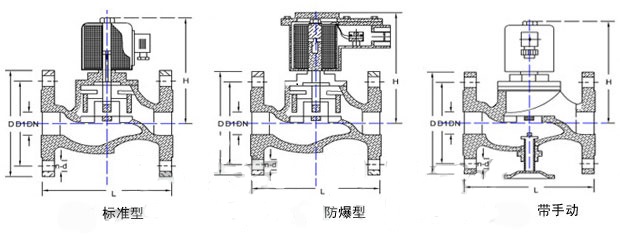

            氧气电磁阀结构图



                     ZCY氧气电磁阀主要技术参数

公称通径(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

工作介质

煤气、氧气、天然气、液化气等

介质温度(℃)

≤60

公称压力(MPa)

1.0

工作压差(MPa)

0~0.02

0~0.04

电源电压

AC220V其它规格可作特殊订货

使用寿命

按JB/T7352-94规定

额定流量系数(KV)

泄漏量(ml/min)

按JB/T7352-94?F规定

功耗(VA)

70

90

150

870

1100

3000

防爆标志

dIIBT4

防爆证编号

CE991010

出线口接头

内螺纹M20×1.5

环境温度

-40~+60℃
