HB100S角式隔膜排泥阀


HB100S角式隔膜排泥阀



提供全套工程阀门解决方案,HB100S角式隔膜排泥阀售前、售中、售后专业服务!



质量领先:实行全过程质量监控,细致入微,全方位检测!





价格合理:高效内部成本控制,减少了开支,让利于客户!





交货快捷:先进生产流水线,充足的备货,缩短了交货期!




HB100S角式隔膜排泥阀
名称: HB100S角式隔膜排泥阀
型号: HB100S
口径: DN150-DN350
压力: 1.6MPa
材质: 铸铁、铸钢
认证: ISO9001:2000

·HB100S角式隔膜排泥阀产品介绍:

HB100S角式隔膜排泥阀内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快,关闭压力低,外部液动(气动)控制管路,集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂,作为排除水池内泥沙及污物用。

HB100S角式隔膜排泥阀具有手动操作、气动操作和液动操作。手动操作升降方便快速,是用齿轮和齿条带动,使阀体通道开或闭。气液动操作是增加气液缸内动力带动瓣升降,使阀体通道开或闭。产品用于自来水公司或其他公司的各类水池,通常成排安装在沉定池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀密封性能好,经久耐用,阀门密封副亦橡胶密封,无泄漏。

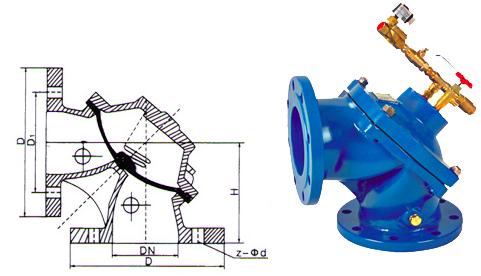

HB100S角式隔膜排泥阀结构图

HB100S角式隔膜排泥阀主要零件材料

零件名称

阀体、阀盖

阀瓣、弹簧

膜片

材料

铸铁、球墨铸铁、铸钢

不锈钢

尼龙强化橡胶

HB100S角式隔膜排泥阀主要技术参数

公称压力MPa

试验压力MPa

适用温度

适用介质

壳体

密封

1.0

1.5

1.1

≤80℃

水、污水

1.6

2.4

1.76

HB100S角式隔膜排泥阀外形尺寸(法兰连接尺寸符合GB4216):

型号
尺寸
                              H7B100S-0.6、HB100S-0.6
公称通径
     H
      D
     D1
    Z-d
      80
    140
     195
    160
    4-18
     100
    150
     215
    180
    8-18
     150
    185
     280
    240
    8-23
     200
    245
     335
    295
    8-23
     250
    340
     395
    350
    12-23
     300
    395
     445
    400
    12-23

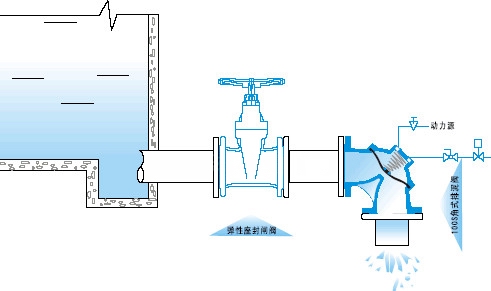

HB100S角式隔膜排泥阀安装示意图:

  HB100S角式隔膜排泥阀安装示意图







HB100S角式隔膜排泥阀相关资料
